C-Flex 軸承中心偏移

C-Flex 軸承中心偏移
幾何中心偏移
通過彎曲支撐它們的板簧梁來促進軸承套筒段的旋轉。這導致套筒段相對于彼此的輕微徑向位移。對于小旋轉角度，例如 2 度，旋轉部件的幾何中心偏移將**小，約為軸承直徑的 0.02%，但在旋轉 15 度時增加到軸承直徑的大約 1%度。

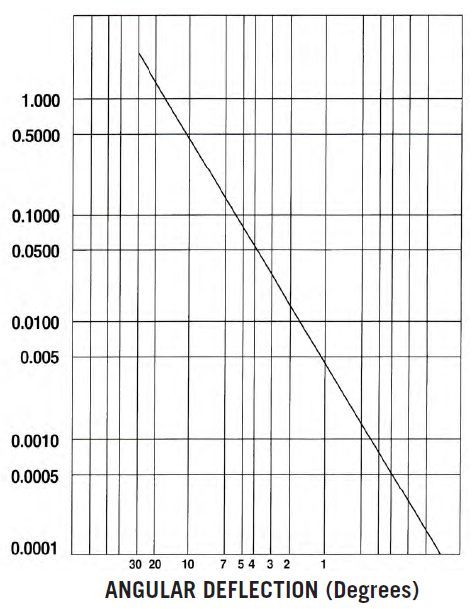

幾何中心偏移與角偏轉
幾何中心偏移（作為 Brg. Dia. 的百分比）
中心偏移
